故障代码
121818 |
|
故障 |
产生后果 |
||
|
故障代码 |
121818 |
发动机机油油位低——当起动开关转到ON位置（但发动机没有起动）时，机油油位开关的信号电路检测到低机油油位（传感器触点断开）。 |
如果照旧操作机器，发动机会损坏。 |
|
SPN |
98 |
||
|
FMI |
18 |
||
系统描述
机油油位开关用于检测发动机机油油位，当机油油位低时，控制器监控其信号，发出报警信息。

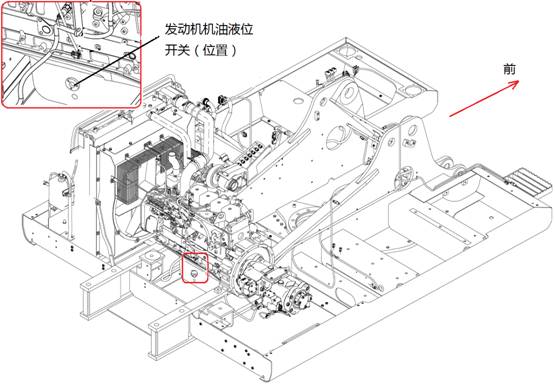

部件位置
|
步骤1 -机油油位过低 步骤2 -机油油位开关故障 步骤3
-线束断路 步骤4
-连接器故障 步骤5 -检查本故障是否消除 |
步骤向导
|
注意事项： |
|
|
检查方法 检查机油油位。 |
|
|
机油油位是否过低？ |
|
|
是 |
否 |
|
添加机油。 |
|
|
注意事项：
|
|
|
检查方法
将起动开关转到OFF位置，断开机油油位开关连接器： 1、查看连接器针脚是否松动、锈蚀、弯曲、损坏。 2、用万用表电阻档测量机油油位开关接头端子1和2之间的电阻（正常值小于10Ω）。 |
|
|
机油油位开关是否出现故障？ |
|
|
是 |
否 |
|
修复或更换机油油位开关。 |
|
|
注意事项：
避免线束硬折、硬弯。 应尽量远离运动部件，防止拉断与磨损。 避免与锋利的金属棱角摩擦。 尽量远离油、水。 尽量远离高温部位（如发动机机体）。 |
|
|
检查方法 1、检查控制器（J2-26）到机油油位开关之间的连接线束（926号线）以及接地线（282号线）是否磨损。
2、断开机油油位开关连接器和控制器连接器，检测线束是否断路： a、用万用表电阻档测量接地线（282号线）开关连接端与搭铁之间的阻值（正常小于10Ω）。 |
|
|
线束是否断路？ |
|
|
是 |
否 |
|
重新连接线束并进行包扎。 |
|
|
注意事项：
|
|
|
检查方法 连接机油油位开关与线束连接器，断开控制器连接器，用万用表电阻档测量控制器J2-26端线束与搭铁之间的阻值（正常值小于10Ω）。
当电阻值不正常时，说明连接器接触不良 |
|
|
连接器是否出现故障？ |
|
|
是 |
否 |
|
更换连接器。 |
|
|
检查方法 将起动开关转到ON位置，重新检测故障。 |
|
|
本故障是否消除？ |
|
|
是 |
否 |
|
维修完毕 |
重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 |
