故障代码
131703 |
|
故障 |
产生后果 |
||
|
故障代码 |
131703 |
传感器5V电源与电瓶短路 |
油门执行器无法正常工作。 |
|
SPN |
3509 |
||
|
FMI |
3 |
||
系统描述

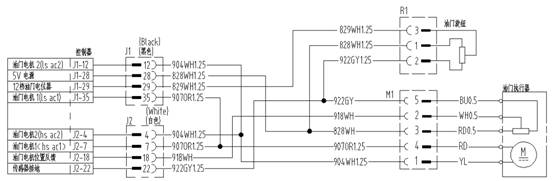

油门控制系统主要由油门电位器（油门旋钮）、控制器、油门执行器三部分组成。原理图如下：907、904为驱动控制线，在控制器上分别有2个引脚带动，其中任何1个断路均会导致油门系统故障。油门电位器用来控制发动机转速。如图：R1连接器1脚接5V电源，2脚接控制器-传感器接地端，3脚是油门信号反馈端。油门执行器通过油门软轴的伸缩来控制发动机油门的开度，从而控制发动机转速。接线端子如图所示，M1连接器3脚为控制器5V电源，5脚接地，2脚为油门反馈信号，1脚控制油门电机正转，4脚控制油门电机反转。

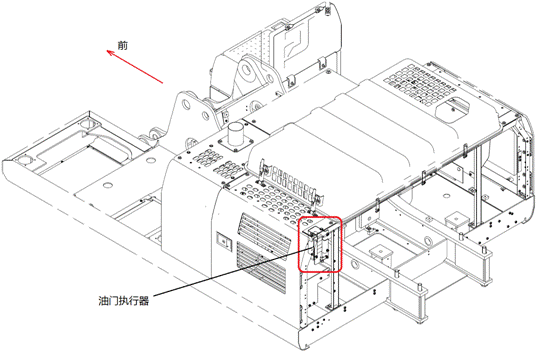

部件位置
|
步骤1 -传感器5V电源与电瓶短路 步骤2 -检查本故障是否消除 |
步骤向导
|
注意事项：
避免线束硬折、硬弯。 应尽量远离运动部件，防止拉断与磨损。 避免与锋利的金属棱角摩擦。 尽量远离油、水。 尽量远离高温部位（如发动机机体）。 |
|
|
检查方法 将起动开关转到ON位置，断开控制器的连接器，使所有用电器设备的开关闭合，测量J1-28端口(828号线)与接地端的电压值（正常值为0V）。 |
|
|
传感器5V电源与电瓶是否短路？ |
|
|
是 |
否 |
|
重新连接线束并进行包扎或更换连接器。 |
|
|
检查方法 将起动开关转到ON位置，重新检测故障。 |
|
|
本故障是否消除？ |
|
|
是 |
否 |
|
维修完毕 |
重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 |
