故障代码 |
|
故障 |
产生后果 |
||
|
故障代码 |
151304 |
平地功能电磁阀与地短路。 |
无平地功能。 |
|
SPN |
520223 |
||
|
FMI |
4 |
||
系统描述
控制器通过827向平地功能电磁阀输出信号，打开阀口。

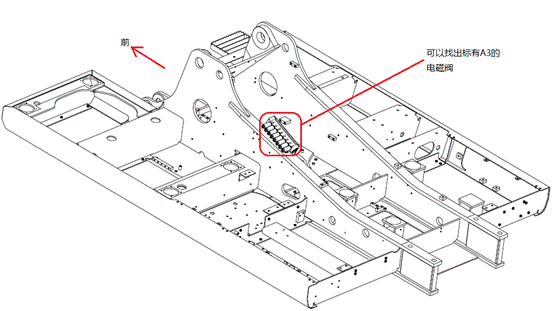

部件位置
|
步骤1 -平地功能电磁阀故障 步骤2
-平地功能电磁阀的电源线与地短接 步骤3 -连接器故障 步骤4 -检查本故障是否消除 |
步骤向导
|
注意事项：
|
|
|
1. 检查方法 将起动开关转到OFF位置，断开行走变速电磁阀连接器 1、查看针脚是否有水汽、油污等。 2、测量平地功能电磁阀两端电阻值，电阻应该为29-32Ω |
|
|
平地功能电磁阀是否有故障？ |
|
|
是 |
否 |
|
修复或更换平地功能电磁阀。 |
|
|
注意事项：
|
|
|
检查方法 将起动开关转到OFF位置时进行故障诊断 将控制器（附图）和平地功能电磁阀的插接件断开，测量平地功能电磁阀的电源线(线827)与搭铁之间的电阻，电阻应该为无穷大 |
|
|
平地功能电磁阀的电源线束是否与地短接？ |
|
|
是 |
否 |
|
重新连接线束，并包好。 |
|
|
注意事项：
|
|
|

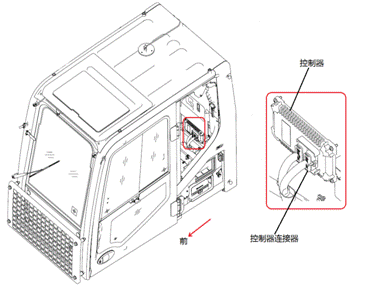

检查方法 连接平地功能电磁阀连接器，断开控制器连接器，用万用表电阻档测量控制器J1-27端线束（线827）与搭铁之间的阻值（正常小于10Ω），当电阻值不正常时，说明连接器故障
|
|
|
连接器是否有故障？ |
|
|
是 |
否 |
|
修复或更换连接器。 |
|
|
检查方法 将起动开关转到ON位置，重新检测故障代码。 |
|
|
本故障是否消除？ |
|
|
是 |
否 |
|
维修完毕 |
重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 |
