151505-A5流量调节电磁阀断路或短接电瓶

故障代码 151505
A5流量调节电磁阀断路或短接电瓶

故障概述

系统描述

控制器通过线908输出信号给流量调节电磁阀，电磁阀通过线924反馈阀口大小，控制器经过逻辑判断，再调整信号，通过线908控制阀口的大小。

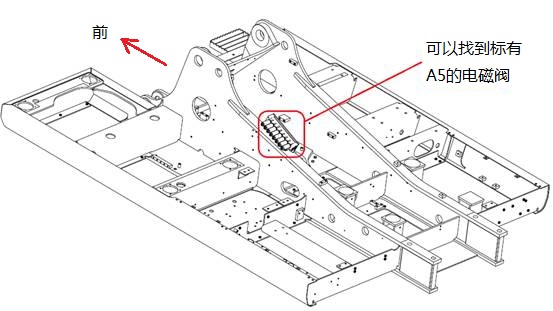

部件位置

故障诊断及排除步骤

步骤1 -流量调节电磁阀故障

步骤2 -线束断路

步骤3 -连接器故障

步骤4 -流量调节电磁阀短接电瓶

步骤5 -检查本故障是否消除

步骤向导

步骤 1 检查流量调节电磁阀是否有故障

注意事项：更换元器件时，请务必使用柳工配件。
1. 检查方法将起动开关转到OFF位置，断开流量调节电磁阀连接器 1、查看针脚是否松动、锈蚀、弯曲、损坏。 2、测量流量调节电磁阀两端电阻值，电阻应该为29-32Ω
流量调节电磁阀是否有故障？
是	否
修复或更换流量调节电磁阀。转至5	转至2

步骤 2 检查线束是否断路

注意事项：正确捆扎线束与导线：避免线束硬折、硬弯。应尽量远离运动部件，防止拉断与磨损。避免与锋利的金属棱角摩擦。尽量远离油、水。尽量远离高温部位（如发动机机体）。
检查方法 1、检查控制器J2-8（附图）到流量调节电磁阀之间的连接线束（908号线）以及反馈线（924号线）是否磨损。 2、断开流量调节电磁阀连接器和控制器连接器，检测线束是否断路： a、用万用表电阻档测量控制器J2-8端与流量调节电磁阀连接线束的阻值（正常小于10Ω）。 b、用万用表电阻档测量反馈线（924号线）流量调节电磁阀连接端与搭铁之间的阻值（正常小于10Ω）。
线束是否断路？
是	否
重新连接线束并进行包扎。转至5	转至3

步骤 3 检查连接器是否有故障

注意事项：更换元器件时，请务必使用柳工配件
检查方法连接流量调节电磁阀连接器，断开控制器连接器，用万用表电阻档测量控制器J2-8端线束与搭铁之间的阻值（正常小于10Ω），当电阻值不正常时，说明连接器故障
连接器是否有故障？
是	否
更换连接器。转至5	转至4

步骤 4 检查流量调节电磁阀是否短接电瓶

注意事项：
检查方法将起动开关转到ON位置时进行故障诊断。将控制器和A5流量调节电磁阀的连接器断开，使所有用电器设备的开关闭合，测量连接A5流量调节电磁阀线束的电压，电压应该为0
流量调节电磁阀是否短接电瓶？
是	否
找出短接位置，重新连接线束，并包好。转至5	转至5

步骤 5 检查本故障是否消除

检查方法将起动开关转到ON位置，重新检测故障代码
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。返回

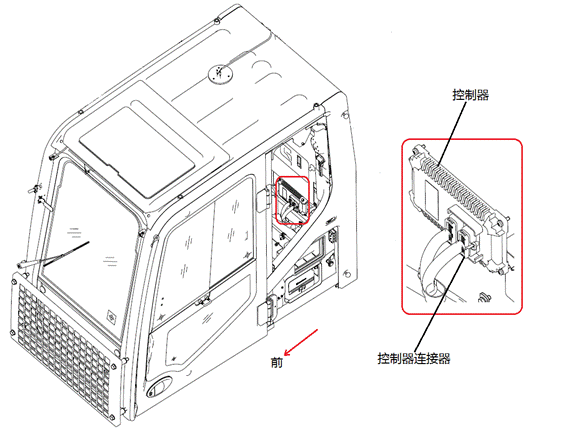

附图


最后修订时间: 2013-4-16

广西柳工机械股份有限公司
