故障代码 151804
A4行走起重功能电磁阀与地短路

故障概述

代码		故障	产生后果
故障代码	151804	行走起重功能电磁阀与地短路。	无行走起重功能。
SPN	520224
FMI	4

系统描述

控制器通过线826输出电信号给行走起重功能电磁阀A4，打开阀口

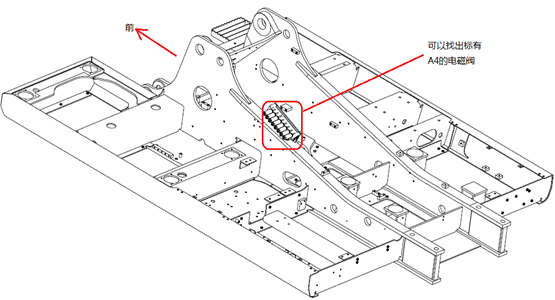

部件位置

故障诊断及排除步骤

步骤1 -行走起重功能电磁阀故障

步骤2 -行走起重功能电磁阀的电源线束与地短接

步骤3 -连接器故障

步骤4 -检查本故障是否消除

步骤向导

步骤 1 检查行走起重功能电磁阀是否有故障

注意事项： 更换元器件时，请务必使用柳工配件。
检查方法 将起动开关转到OFF位置，断开行走起重功能电磁阀阀连接器 1、查看针脚是否有水汽、油污等。 2、测量行走起重功能电磁阀两端电阻值，电阻应该为29-32Ω
行走起重功能电磁阀是否有故障？
是	否
修复或更换行走起重功能电磁阀。 转至4	转至2

---

步骤 2 检查行走起重功能电磁阀的电源线束是否与地短接

注意事项： 需要停机操作
检查方法 1、将起动开关转到OFF位置时进行故障诊断。 2、将控制器（附图）和行走起重功能电磁阀的插接件断开，测量行走起重功能电磁阀的电源线（线826）与搭铁之间电阻，电阻应为无穷大
行走起重功能电磁阀的电源线束是否与地短接？
是	否
重新连接线束，并包好 转至4	转至3

---

步骤 3 检查连接器是否故障

注意事项： 需要停机操作 更换元器件时，请务必使用柳工配件。
检查方法 连接行走起重功能电磁阀连接器，断开控制器连接器，用万用表电阻档测量控制器J1-26端线束与搭铁之间的阻值（正常小于10Ω），当电阻值不正常时，说明连接器故障
连接器是否故障？
是	否
更换连接器。 转至4	转至4

---

步骤 4 检查本故障是否消除

检查方法 将起动开关转到ON位置，重新检测故障代码
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 返回

---

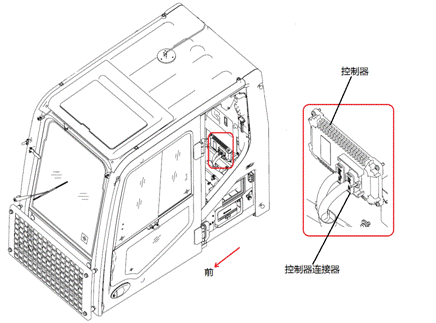

附图
