171004-电瓶继电器与地短路

故障代码 171004
电瓶继电器与地短路

故障概述

系统描述

当B端或L端接电源正极（24V），E端接电源负极时，通电的线圈产生磁场吸力使衔铁动作，将触点吸合，接通被控制回路。

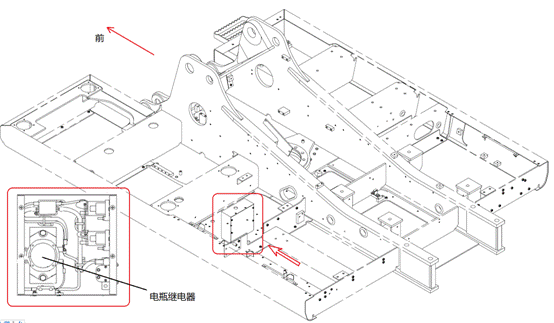

部件位置

电气箱.tif

故障诊断及排除步骤

步骤1 -电瓶继电器故障

步骤2 -线束与地短路

步骤3 -检查本故障是否消除

步骤向导

步骤 1 检查电瓶继电器是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法将起动开关转到OFF位置，用万用表电阻档（200Ω）测量继电器端子L和E之间的电阻（正常大于10Ω）。
电瓶继电器是否出现故障？
是	否
更换燃油液位传感器。转至3	转至2

步骤 2 检查线束是否与地短路

注意事项：正确捆扎线束与导线：避免线束硬折、硬弯。应尽量远离运动部件，防止拉断与磨损。避免与锋利的金属棱角摩擦。尽量远离油、水。尽量远离高温部位（如发动机机体）。
检查方法 1、检查控制器（J1-24）到电瓶继电器之间的连接线束（824号线）是否磨损。 2、断开继电器连接器和控制器连接器，用万用表电阻档测量线束（824号线）继电器连接端与搭铁之间的阻值（正常大于100K）。
线束是否与地短路？
是	否
重新连接线束并进行包扎。转至3	转至3

步骤 3 检查本故障是否消除

检查方法将起动开关转到ON位置，重新检测故障。
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。返回

最后修订时间: 2013-4-16

广西柳工机械股份有限公司
