故障代码 171204
起动切断继电器与地短路

故障概述

代码		故障	产生后果
故障代码	171104	起动切断继电器与地短路。	起动切断不受控制器控制。
SPN	520222
FMI	4

系统描述

控制器端口23得电后，线911得电，起动切断继电器K8的端口30和端口87A断开。

。

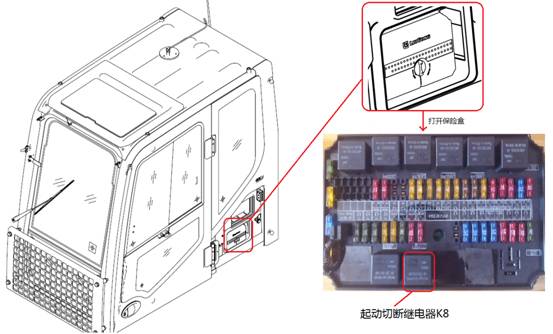

部件位置

故障诊断及排除步骤

步骤1 -起动切断继电器故障

步骤2 - 起动切断继电器的电源线束与地短接

步骤3 -连接器故障

步骤4 -检查本故障是否消除

步骤向导

步骤 1 检查起动切断继电器是否有故障

注意事项： 更换元器件时，请务必使用柳工配件。
检查方法 将起动开关转到OFF位置时进行故障诊断 打开保险盒，拔出自动预热继电器 测量起动切断继电器线圈85、86两端的电阻，电阻应该为345-350Ω 将85和86两端用24V电源接通，测量30和87两端，用万用表通断档测量，应该是接通的
起动切断继电器是否有故障？
是	否
更换起动切断继电器。 转至4	转至2

---

步骤 2 检查起动切断继电器的电源线束是否与地短接

注意事项： 需要停机操作

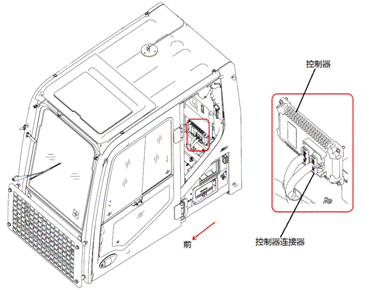

检查方法 1、将起动开关转到OFF位置时进行故障诊断。 2、将控制器（附图）和起动切断继电器的插接件断开，测量起动切断继电器的电源线（线923）与搭铁之间电阻，电阻应为无穷大
起动切断继电器的电源线束是否与地短接？
是	否
重新连接线束，并包好。 转至4	转至3

---

步骤 3 检查连接器是否有故障

注意事项： 需要停机操作 更换元器件时，请务必使用柳工配件。
检查方法 连接起动切断继电器连接器，断开控制器连接器，用万用表电阻档测量控制器J2-23端线束与搭铁之间的阻值（正常小于10Ω），当电阻值不正常时，说明连接器故障.
连接器是否有故障？
是	否
更换连接器。 转至4	转至4

---

步骤 4 检查本故障是否消除

检查方法 将起动开关转到ON位置，重新检测故障代码。
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 返回

---
