211303-N2负流量压力传感器电压高于范围值

故障代码 211303
N2负流量压力传感器电压高于范围值

故障概述

代码		故障	产生后果
故障代码	211303	N2负流量压力传感器电压高于范围值（N2负流量压力传感器的信号电路检测到的电流过大——大于20mA）。	整机动作缓慢。
SPN	520239
FMI	3

系统描述

压力传感器（压力变送器）是将检测到得液压油压力参数转变为电流信号，输入到控制器，控制器检测出液压油的压力大小，并在显示器仪表上显示其数值。

压力传感器参数：

输出电流：4-20mA

压力范围：0-60bar

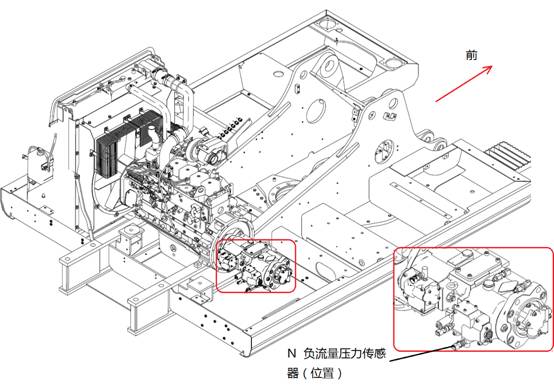

部件位置

故障诊断及排除步骤

步骤1 -连接器故障

步骤2 -线束与电瓶短接

步骤3 -N2负流量压力传感器故障

步骤4 -检查本故障是否消除

步骤向导

步骤 1检查连接器是否出现故障

步骤 2 检查线束是否与电瓶短接

注意事项：正确捆扎线束与导线：避免线束硬折、硬弯。应尽量远离运动部件，防止拉断与磨损。避免与锋利的金属棱角摩擦。尽量远离油、水。尽量远离高温部位（如发动机机体）。
检查方法 1、检查控制器（J2-33）到N2负流量压力传感器之间的连接线束（933号线）是否磨损。 2、将起动开关转到ON位置，断开N2负流量压力传感器连接器和控制器连接器,用万用表电压档测量线束（933号线）传感器端与搭铁之间的电压值（正常等于0V）。
线束是否与电瓶短接？
是	否
重新连接线束并进行包扎。转至4	转至3

步骤 3 检查N2负流量压力传感器是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法将起动开关转到OFF位置，连接控制器连接器，断开N2负流量压力传感器连接器，测量传感器信号回路的电流: a、连接测量线路，连接方法见示意图： b、起动发动机，并在做动臂提升的情况下用万用表电流档测量传感器连接器公端和母端1脚之间的电流值（正常电流值范围为4—20mA）。
N2负流量压力传感器是否出现故障？
是	否
更换N2负流量压力传感器。转至4	转至4

步骤 4 检查本故障是否消除

检查方法将起动开关转到ON位置，重新检测故障。
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。返回
