故障代码
221204 |
|
故障 |
产生后果 |
||
|
故障代码 |
221204 |
执行器AC2端与地短路 |
执行器只能单方向运转，发动机转速只能单向变化。 |
|
SPN |
520233 |
||
|
FMI |
4 |
||
系统描述

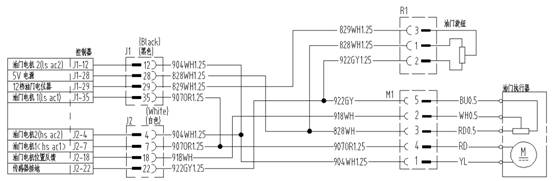

油门控制系统主要由油门电位器（油门旋钮）、控制器、油门执行器三部分组成。原理图如下：907、904为驱动控制线，在控制器上分别有2个引脚带动，其中任何1个断路均会导致油门系统故障。油门电位器用来控制发动机转速。如图：R1插接器1脚接5V电源，2脚接控制器-传感器接地端，3脚是油门信号反馈端。油门执行器通过油门软轴的伸缩来控制发动机油门的开度，从而控制发动机转速。接线端子如图所示，M1插接器3脚为控制器5V电源，5脚接地，2脚为油门反馈信号，1脚控制油门电机正转，4脚控制油门电机反转。

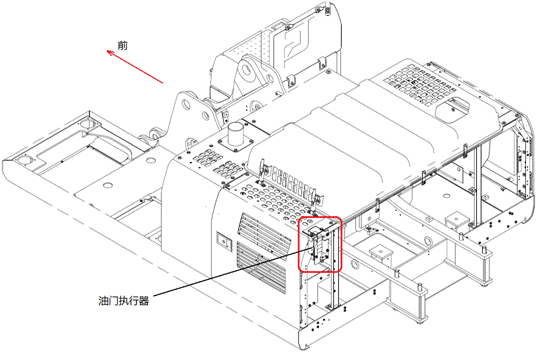

部件位置
故障诊断及排除步骤
|
步骤1
-油门执行器故障 步骤2 -线束与地短路 步骤3
-连接器故障 步骤4 -检查本故障是否消除 |
步骤向导
|
注意事项：
|
|
|
检查方法 将起动开关转到OFF位置，断开油门执行器连接器
1、检查连接器内是否有水汽、油泥等 2、用万用表电阻档测量油门执行器接头端子1与搭铁之间的电阻（正常值大于100K）。 |
|
|
油门执行器是否出现故障？ |
|
|
是 |
否 |
|
修复或更换油门执行器。 |
|
|
注意事项：
避免线束硬折、硬弯。 应尽量远离运动部件，防止拉断与磨损。 避免与锋利的金属棱角摩擦。 尽量远离油、水。 尽量远离高温部位（如发动机机体）。 |
|
|
检查方法 1、检查控制器（J2-04）到油门执行器之间的连接线束（904号线）是否磨损。 2、断开油门执行器连接器和控制器连接器，用万用表电阻档测量线束（904号线）执行器连接端与搭铁之间阻值（正常大于100K） |
|
|
线束是否与地短路？ |
|
|
是 |
否 |
|
重新连接线束并进行包扎。 |
|
|
注意事项：
|
|
|
检查方法 连接油门执行器连接器，断开控制器连接器，用万用表电阻档测量控制器J2-04端口与搭铁之间的阻值（正常值大于100K） 当阻值不正常时，说明连接器出现绝缘故障 |
|
|
连接器是否出现故障？ |
|
|
是 |
否 |
|
更换连接器。 |
|
|
检查方法 将起动开关转到ON位置，重新检测故障。 |
|
|
本故障是否消除？ |
|
|
是 |
否 |
|
维修完毕 |
重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 |
最后修订时间: 2013-4-16
